Prodotti > Motori industriali > MOTORI PER AVVITARE > MOTORI CON FRIZIONE ACCU-TRK > ALFB22R ATE

Motori pneumatici industriali

Reversibile Velocità a vuoto Coppia max Molla frizione Peso
Modello Codice giri/1’ Nm   Kg
Visualizza la scheda ALFB22R ATE    8604280    900 1,8 - 3,5 Arancio 0,8

SERIE ALFB ACCU-TRK - Reversibili

WATT: 190 / CONSUMO: 480 Nl/1"
La coppia in rotazione sinistra non é controllata dalla frizione. In versione ATE per avviamento in presa diretta per motori destri e reversibili.

Scheda modello
ALFB22R ATE

Scarica scheda PDF

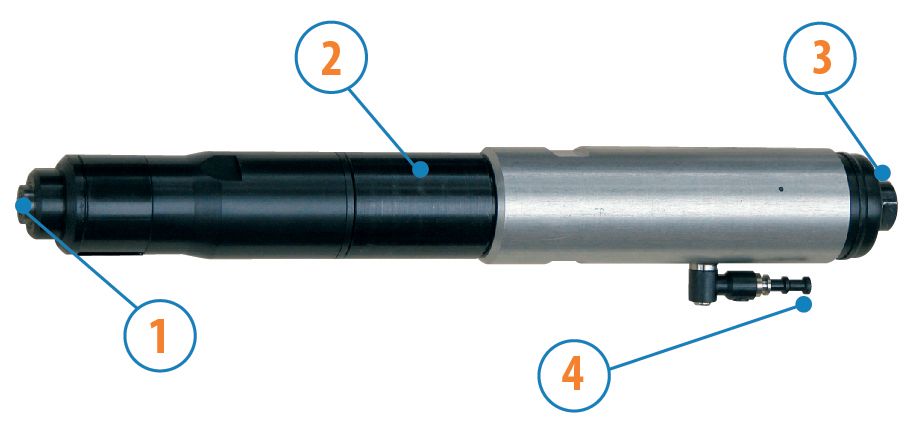

Legenda ALFB22R ATE

1. Portainseritore attacco standard 1/4"
2. Zona di presa
3. Attacco aria compressa
4. Segnale di avvenuto avvitamento



Scheda tecnica
Reversibile - Modello ALFB22R ATE
Reversibile - Codice 8604280
Velocità a vuoto - giri/1’ 900
Coppia max - Nm 1,8 - 3,5
Molla frizione Arancio
Peso - Kg 0,8

Caratteristiche di forma
Portainseritore attacco standard 1⁄4” (6,35 mm)


Regolazione della Coppia

Curve caratteristiche ALFB22R ATE


Dimensioni d'ingombro
Dimensioni d'ingombro ALFB22R ATE



Modello Codice A B C D D1 D2 F G K K1 S T Y &
ALFB22R ATE 8604280 169,7 27,7 34 38 17 52,5 100 12 22 31 34 32 1/4" 65
